MultiFlow

Per soffiare gruppi di microtubi in condotte o cavi in tubazioni

La macchina ideale per il soffiaggio di gruppi di microtubi in tubazioni.
Opera con microtubi/microcavi con diametro esterno 5.5-32 mm in condotte con diametro esterno 10-63 mm. Opportunamente equipaggiata, può essere impiegata anche per soffiare cavi e microcavi. Adatta anche all’uso con acqua in luogo dell’aria compressa.

Adotta un compressore idraulico (fornito nel kit) per la spinta del cavo/microtubo.
Grazie a questo, l’energia del motocompressore per l’aria compressa è completamente impiegata per il galleggiamento.

Acquista ora

RERTECH | garanzia soffiacavi ed accessori

MultiFlow | macchina soffiacavo soffiatubi

Panoramica

MultiFlow è una macchina di soffiaggio specifica per il soffiaggio di gruppi di microtubi o cavi all’interno di condotte. Grazie alla sua sorprendente flessibilità, la macchina può anche essere impiegata per soffiare singoli cavi in tubi, fino alla posa di microcavi in microtubi. Opportunamente equipaggiata, può impiegare acqua in luogo di aria, con benefici in termini di portata e velocità.

Diametro microtubo/cavo: 8-32 mm
Diametro tubo: 18-70 mm
Motore idraulico per la spinta del cavo
Facile da usare e manutenere
Distanza fino a 5km (10km con acqua)
Fino a 80 m/min di velocità
Made in Denmark

Ricambi

Ricambi e consumabili

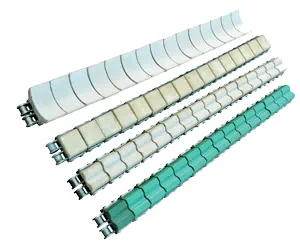

Catene di trazione

103-20067 Catena per multitubi, profilo largo
103-20068 Catena per multitubi, profilo stretto
103-20070 Catena per cavo singolo
103-20355 Catena per cavo singolo da 5,5 mm
103-20279 Catena per 3×10 tubetti

Soffiacavo Soffiatubi | Multiflow ricambi e consumabili

Caratteristiche Costruttive

MULTIFLOW, per soffiare gruppi di microcavi in condotte,
o cavi/microcavi in tubi/microtubi

Scheda tecnica

Scheda tecnica originale EN

Istruzioni d’uso

Multiflow accessori idraulici

Multi-Power Pack

La pompa idraulica Multi Power Pack è adatta all’uso con MinFlow e MultiFlow. Il flusso è utilizzato per l’azionamento dei trattori di spinta del cavo/tubo
Caratteristiche tecniche:

Flusso: 18 l/m a 330 rpm
Pressione operativa: 100 bar
Temperatura massima olio: 70°C
Serbatoio olio: min 5, max 7 litri
Serbatoio carburante: 3,1 litri
Motore honda 4 tempi 6,6 HP, benzina senza/con piombo
Rumore: LPA 88 dB 1 metro
Dimensioni: 630x530x510 mm
Peso (senza olio idraulico): 54 kg

Istruzioni d’uso

Soffiacavo Miniflow | accessori idraulici

Sistema di controllo idraulico

Il sistema di controllo idraulico serve a regolare il flusso dal MULTI POWER PACK alla macchina soffiacavo (MiniFlow, MultiFlow)
L’azionamento avviene in modo continuo attraverso la leva di controllo, con la possibilità di azionamento diretto o inverso. Il manometro fornisce una indicazione precisa delle pressione del circuito.

Tubazioni a corredo, lunghezza standard 1,5 m
Altre lunghezze a richiesta

MultiFlow | Sistema di controllo idraulico

Multiflow Setup per la posa di microtubi

Accessori di imbocco

Gli accessori di imbocco comprendono quanto è necessario per guidare i microtubi verso i trattori di spinta della macchina. La guida di allineamento in nylon è un particolare che può essere realizzato in tempi molto rapidi in base alle esigenze del cliente.

103-11513
Particolare a”U” per la staffa di supporto della guida di allineamento dei microtubi

MultiFlow | staffa allineamento imbocco microtubi

103-130103001
Staffa di supporto equipaggiata con guida in nylon per 7 microtubi da 10 mm. Le guide possono essere realizzate in tempi molto rapidi per qualunque combinazione

103-130103001
Staffa di supporto per la guida di allineamento dei microtubi

Staffa di supporto con contatore elettronico.
Disponibile anche in versione meccanica.

Accessori in uscita

Gli accessori di uscita comprendono il sistema Big Flow che è il punto di raccordo a tenuta di aria ed acqua tra la condotta, i microtubi e l’aria compressa.

103-130424001
Accessorio Big-Flow per il raccordo tra microtubi, tubo ed aria compressa

103-10478
Staffa di supporto Big Flow

103-10255
Kit di tenuta per 7 microtubi da 10 mm

MultiFlow | Kit di tenuta per 7 microtubi da 10 mm

Setup per la posa di cavi/microcavi

Accessori di imbocco

Gli accessori di imbocco comprendono quanto è necessario per guidare i cavi o microcavi verso i trattori di spinta della macchina.

103-10080
Imbocco per cavo/microcavo.
Adatto ad ogni diametro

MultiFlow | Contametri e tachimetro elettronici

103-13097001
Contametri e tachimetro elettronici

Accessori in uscita

Gli accessori di uscita comprendono il sistema Big Flow che è il punto di raccordo a tenuta di aria ed acqua tra la condotta, i cavi e l’aria compressa.

103-130424001
Accessorio Big-Flow per il raccordo tra microtubi, tubo ed aria compressa

103-10478
Staffa di supporto Big Flow

Gusci di passaggio cavo in nylon
Trattengono le guarnizioni ad anello
(per cavi tra 8 e 26 mm)

MultiFlow | Gusci di passaggio cavo in nylon

103-20610
Valigetta contenente guarnizioni ad anello con diametri 8-23 mm (5 pz per tipo)

MultiFlow - Valigetta contenente guarnizioni ad anello
